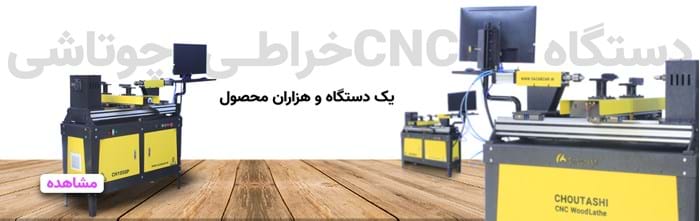

معرفی دستگاه سی ان سی خراطی چوتاشی مدل ch1050

این مدل یک دستگاه ایده آل برای تولید قطعات ظریف خراطی تا طول 50 سانتی‌متر و قطر 18 سانتی‌متر است.

چیزی که در ساخت این دستگاه برای ما مهم بود قیمت اقتصادی در کنار دقت و ماندگاری بالای دستگاه بود و تلاش کردیم با کاهش آپشن های اضافی که معمولاً در دستگاه‌های بازاری دیگر وجود دارد و به ندرت کار ما می‌آمد قیمت را کاهش دهیم.

مثلاً اسپیندل منبت کاری 30% به قیمت دستگاه اضافه می‌کرد ولی برای کارهایی که تولید می‌کردیم به اصل نیاز نمی‌شد یا به ندرت مورد استفاده قرار می‌گرفت بنابراین با حذف این آپشن یک سوم هزینه ساخت را کم کردیم.

توقع دیگری که از این دستگاه داشتیم تحمل شیفت کاری بلند مدت و کاربردی کاملاً صنعتی بود که در سی ان سی‌های خراطی مینی موجود در کشور چنین امکانی وجود نداشت.

کل بدنه دستگاه با ورق‌های 10 و 4 میل و با دقت سی ان سی لیزر ساخته شده و تمامی اتصالات علاوه بر فاق و زبانه بودن توسط جوشکاری انجام می‌دهد که دقت و سرعت مونتاژ را به شدت بالا می‌برد.

چون تمام فرایند ساخت از قبل طراحی شده است هیچ گونه سوراخ یا جوش اضافه‌ای وجود ندارد و تمام پرچ و میخ‌ها از قبل و بسیار دقیق طراحی شده است.

با توجه به ساخت مهندسی و صنعتی و قیمت مناسب با توجه به دستگاه‌های مشابه بسیار اقتصادی هست.

بر خلاف مدل‌های کاملاً صنعتی که امکاناتی مانند اسپیندل منبت کاری، توپی شیار زن و… قرار می‌دهند که عملاً در یک پروژه خراطی نیاز نباشد ولی مشتری هزینه آن را می‌پردازد.

مأموریت اصلی این دستگاه در اختیار قرار دادن سرعت و دقت و تیراژ بالا با حداقل قیمت است.

این دستگاه در ابتدا برای رفع نیاز مجموعه ما تولید شد و اولین مصرف کننده این ابزار مجموعه تولیدی ما بوده است. پس از استفاده و رفع محدودیت ها سری‌های مختلفی تولید شد و پس از دو سال نمونه بازاری برای فروش عمومی عرضه شد.

این دستگاه تمام اتوماتیک سی ان سی است که با توجه به حجم آن و با حذف آپشن های اضافی قابلیت استفاده در کارگاه‌های کوچک و بزرگ را دارد.

این دستگاه با توجه به متریال های خراطی موجود در بازار ایران طراحی شده و بسیاری از محصولات را به دقت بالا تولید می‌کند.

مشخصات دستگاه cnc خراطی دو محور چوتاشی

دستگاه cnc خراطی چوتاشیدستگاه cnc خراطی چوتاشی

مشخصات فنی و ظاهری سی ان سی خراطی چوتاشی طبق لیست زیر هست

  • ساپورت حرکتی: ریل و واگن 20 میلیمتری
  • سیستم‌های حرکتی محورها: بال اسکرو 16 و 20 میلیمتری
  • موتور‌ محورها و درایوها: استیپر موتور
  • ضخامت بدنه‌ی دستگاه: ورق 10 میلیمتری (بسیار سنگین و مستحکم)
  • چهارپایه با ورق به ضخامت 4 میلیمتر
  • کنترلر: Mach3 شرکتی اوریجینال با رابط LAN
  • مرغک پنوماتیک به قطر پیستون 50 میلیمتر با کورس 80 میلیمتر
  • مجهز به سیستم پاور لاک جهت اتصال فولی به محور (اتصال بدون لنگی)
  • نوع انتقال نیرو به محور: تسمه و فولی تایمینگ سری l
  • به همراه سیستم کامپیوتری شامل: مینی کیس، مانیتور، موس و کیبورد
  • وزن دستگاه: 265 کیلوگرم
  • حداکثر طول کارگیری: 500 میلیمتر
  • حداکثر قطر کارگیری 200 میلیمتر
  • قدرت موتور: 1.5 کیلو وات برند الکتروژن به همراه اینورتر
  • قابلیت نصب چهار نظام
  • دارای نرم افزار کاربری اختصاصی به زبان فارسی – انگلیسی – عربی
  • دارای قلم قطع کن اتوماتیک جهت تولید انواع مهره‌های بازی
  • امکان نصب سه نظام مته بجای مرغک جهت سوراخ کاری‌های طولی
  • امکان کاسه تراشی تا قطر 15 سانتیمتر
  • رنگ الکترواستاتیک

انتخاب قطعات الکترونیکی و مکانیکی

کیفیت و رنج قیمتی قطعات بسیار متفاوت است که در مدل‌های معمولی بازار از برندهای متفرقه چینی استفاده می‌شود که شامل برندهای تجاری است. در این نوع برندها تاجر به یک شرکت با کیفیت دلخواه با قیمت دلخواه و با نام برندی که مایل است سفارش بال اسکرو یا استپر موتور یا اینورتر می‌دهد و این برند صاحب هیچ کارخانه تولیدی تحت برند خود نیست.

پیشنهاد آیچوب: دستگاه خراطی CNC چیست؟ معایب و مزایا سی ان سی خراطی

اما برندهایی وجود دارند که خودشان سازنده هستند و تحت برند خود در بازار فعالیت دارند و به صورت تخصصی تولید می‌کند که قطعاً این نوع ابزارها قیمت بسیار بهتر با کیفیت بالا دارند.

ما در تولید این سی ان سی با توجه به قیمت از هر دو این تولیدی‌ها استفاده می‌کنیم؛ که این استفاده با توجه به اندازه دقتی که انتظار داریم در دستگاه استفاده می‌شود و برای دقت‌های پایین نیازی به هزینه برای قطعات گران نیست.

در قسمت الکترونیکی از قطعات کاملاً صنعتی استفاده شده است که شامل برد حفاظتی، آداپتورهای ولتاژ، اینورتر، فیلتر ای ام آی، کنترلر و درایورها است.

مشخصات ظاهری و وزن دستگاه خراطی چوتاشی

وزن دستگاه 300 کیلو هست که به صورت پیش‌فرض همراه با یک پی سی است و نیازی به خرید کامپیوتر ندارید.

جک 50 میل استفاده شده است که 150 کیلو فشار ایجاد می‌کند و این فشار قابل تنظیم است.

برای بالا بردن کیفیت کار به‌جای یاتاقان از بلبرینگ های سرعت بالای ژاپنی استفاده شده است که عمر بسیار بالاتر و کیفیت بسیار بهتری دارند.

برای اتصال اسپیندل به موتور از مکانیزم پاورلاک استفاده شده است در فولی ها که دقیقاً دو محور را هم مرکز می‌کند و جلوی لرزش اضافی را می‌گیرد.

برای انتقال نیرو هم از تسمه تایمینگ استفاده شده است که عمر بسیار بالایی دارد و تا سال‌ها نیاز به تعویض تسمه ندارد.

طراحی و جیکد برای دستگاه cnc خراطی

پس از خرید از مجموعه چوتاشی به کانال تلگرامی دعوت می‌شوید که آموزش‌های اختصاصی طراحی و جی کد گیری در آن توسط گروه چوتاشی قرار داده شده است.

علاوه بر این تیم پشتیبانی پاسخگوی همه سؤالات فنی در طراحی و جی کد گیری هستند و می‌توانید با ارسال جیکد به پشتیبانی رفع اشکال انجام دهید.

همچنین امکان سفارش طراحی و جیکد را با قیمت بسیار مناسبی به تکنسین هایی که توسط پشتیبانی معرفی می‌شود را دارید.

نرم افزار اختصاصی فارسی سی ان سی خراطی

نرم افزار سی ان سی خراطی

نرم افزار فارسی سی ان سی خراطی

این سی ان سی نرم افزار اختصاصی به زبان فارسی دارد که بر پایه آخرین آپدیت رسمی و اورجینال مچ تری فارسی سازی شده است و کاربر بدون هیچ گونه سردرگمی می‌تواند با نرم افزار کار کند. در فرایند طراحی نرم افزار تمام دکمه‌های اضافی نرم افزار حذف شده و فرایند کار را برای اپراتور خیلی ساده می‌کند.

با توجه به اینکه صفر تا صد ساخت تمام اجزا و قطعات و نرم افزار توسط تیم ما انجام شده است اجرای هر گونه به‌روزرسانی و تغییر و عیب یابی با سریع‌ترین زمان ممکن انجام می‌شود و هیچ مشکل احتمالی نیست که توسط تیم پشتیبانی قبلاً آموزش داده نشده باشد.

پرداخت شرایطی و خرید قسطی سی ان سی خراطی چوتاشی

روش‌های زیر برای خرید سی ان سی خراطی چوتاشی وجود دارد:

  1. نقدی کامل: این روش شامل 5 درصد تخفیف است.
  2. پرداخت 50% پیش و مابقی تا تحویل دستگاه
  3. قسطی: پرداخت 50 تا 60 درصد نقد و مابقی طی 5 تا 6 فقره چک که به ازای هر ماه 1.5 درصد به مبلغ کل اضافه می‌شود.
  4. با وام بانکی: خریدار به بانک رسالت برای دریافت وام معرفی می‌شود و با توجه به پرداخت نقدی از طریق بانک، مشتری شامل 5% تخفیف خواهد شد و پرداخت‌ها هم در اقساط 12 ماهه انجام می‌شود.

تحویل و نصب سی ان سی خراطی چوتاشی

cnc خراطی چوتاشی

cnc خراطی چوتاشی

نصب این دستگاه بسیار ساده است و نیاز به هیچ گونه شرایط خاصی ندارد. این دستگاه جمع و جور است و اپراتور برای نصب فقط کافیست دوشاخه دستگاه را به برق وصل کند و تمام مراحل در دفترچه دستگاه قید شده است.

سی ان سی خراطی کاسه تراش

کاسه‌های خراطی در چند سال اخیر بسیار پرفروش شدند و این دستگاه قابلیت کاسه تراشی دارد که برای طراحی و جی کد گیری هم آموزش‌های لازم داده شده است و علاوه بر آن برای کاربری و طراحی و جیکد هم در پشتیبانی کمک می‌شود و افرادی بابت انجام طراحی با قیمت بسیار مناسب معرفی می‌شود.

پیشنهاد آیچوب: آموزش ساخت اسباب بازی چوبی از ۰ تا ۱۰۰

شرایط پشتیبانی پس از خرید سی ان سی خراطی چوتاشی

پشتیبانی پس از خرید از طریق تماس تلفنی و تلگرام و واتساپ انجام می‌شود و به هر سؤالی که مشتری داشته باشد خیلی سریع پاسخ داده می‌شود.

سؤالات متداول:

آیا طراحی و جیکد هم آموزش می‌دهید؟

بله. در کانال تلگرام ده‌ها آموزش فارسی و مثال عملی که نتیجه پروژه‌های خودمان هست را آموزش دادیم که با چند روز وقت گذاشتم خیلی زود می‌توانید اولین کار خودتان را شروع کنید.

از چیزی که فکر می‌کنید ساده‌تر است اما اگر باز هم نتوانستید شما را به دوستانی که امکان طراحی و جیکد دارند معرفی می‌کنیم تا با هزینه بسیار معقول کار طراحی شما انجام شود.

آیا امکان تولزچنج روی دستگاه هست؟

بله هست و این امکان به سفارش شما روی دستگاه نصب می‌شود.

قیمت دستگاه ما به توجه به مقایسه کیفیت و ساختار و کارایی جز دستگاه‌های قیمت پایین هست و برای کارگاه‌های کوچک و متوسط یک ابزار بسیار به‌صرفه است.
